Tại các trạm biến áp 12Kv, 22kV, 35Kv thường bắt gặp các cầu chì cắt có tải (LBFCO). Đây là một thiết bị bảo vệ cho mạng trung thế, nó được phối hợp giữa một cầu chì và dao cắt, được sử dụng ở các đường dây trên không và nhánh rẽ để bảo vệ cho các máy biến áp phân phối khỏi sự cố quá tải, bảo vệ an toàn cho máy biến áp và phụ tải.
Tìm hiểu về cầu chì cắt có tải (LBFCO) ?
LBFCO ( tiếng anh là Load Break Fuse Cut Out ) hay còn gọi là Cầu chì tự rơi có cắt tải. Làm bằng Polymer có đặc tính kháng nước, chống rạn nứt, chống ăn mòn và chống lão hóa phù hợp lắp đặt ngoài trời nơi có khí hậu ẩm ướt, sương muối. Cầu chì này thực chất là FCO nhưng trang bị thêm buồng dập quang vì vậy nó có thể đóng cắt khi có dòng tải nhỏ. Dùng để bảo vệ máy biến áp có công suất 630 kVA – 1500kVA.
Cấu tạo
– Khung đỡ: có hình chữ C với chức năng nâng đỡ ống chì bằng hợp kim đồng, có tính dẫn điện cao, phần tiếp xúc ống chì mạ bạc giúp tăng độ dẫn điện, giảm ăn mòn. Phần cách điện bằng chất liệu nhựa tổng hợp vừa nhẹ vừa có độ bền cao, tính cách điện vượt trội.
– Ống chì: làm bằng sợi thủy tinh với tính năng chống hồ quang. Vận hành như một dao cắt đơn giản, ống chì sẽ mở ra và ngắt điện hoàn tới máy biến áp khi có sự cố nóng chảy dây chì. Người vận hành dễ dàng phát hiện ra và khắc phục.
– Dây chì
Thông số
Những thông số người mua cần lưu ý kiểm tra để đáp ứng đúng nhu cầu sử dụng thực tế:
- Điện áp và dòng điện định mức
- Tần số định mức
- Dòng điện cắt định mức
- Tỷ số tác động
Đặc tính kỹ thuật :
Tiêu chuẩn áp dụng: ANSI C37.42, IEC 60282-2, IEC 62217, IEC 61109
Điện áp định mức: 24kV
Dòng điện định mức: 100A & 200A
Tần số định mức: 50Hz
Khả năng cắt ngắn mạch: 12kA
Độ bền điện áp xung (BIL): 125kV, 150kV
Chiều dài dòng rò: 340mm, 440mm
Vật liệu cách điện: Sứ
Những hãng LBFCO thông dụng:
Cầu chì LBFCO trên thị trường có đa dạng các hãng từ Trung quốc, Đài Loan, và các công ty ở Việt Nam
-LBFCO AB chance –Mexico (Tài liệu và báo giá LBFCO Abchance)
-LBFCO Tuấn Ân – Việt nam (Tài liệu và báo giá LBFCO Tuấn Ân)
-LBFCO SARAH – (Tài liệu và báo giá LBFCO SARAH)
-LBFCO DTR – Korea(Tài liệu và báo giá LBFCO DTR)

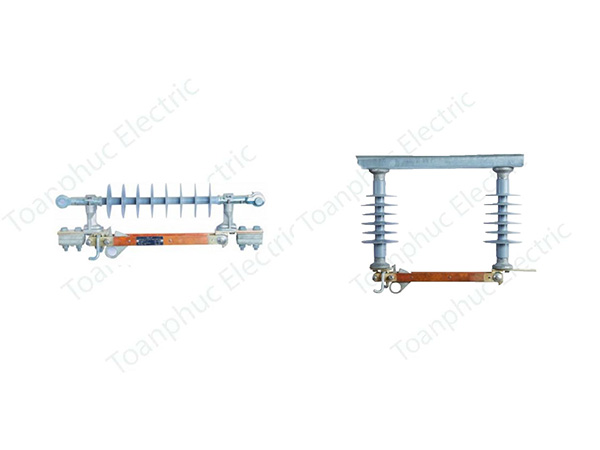

Cầu chì cắt có tải (LBFCO) thương hiệu Toàn Phúc Electric
